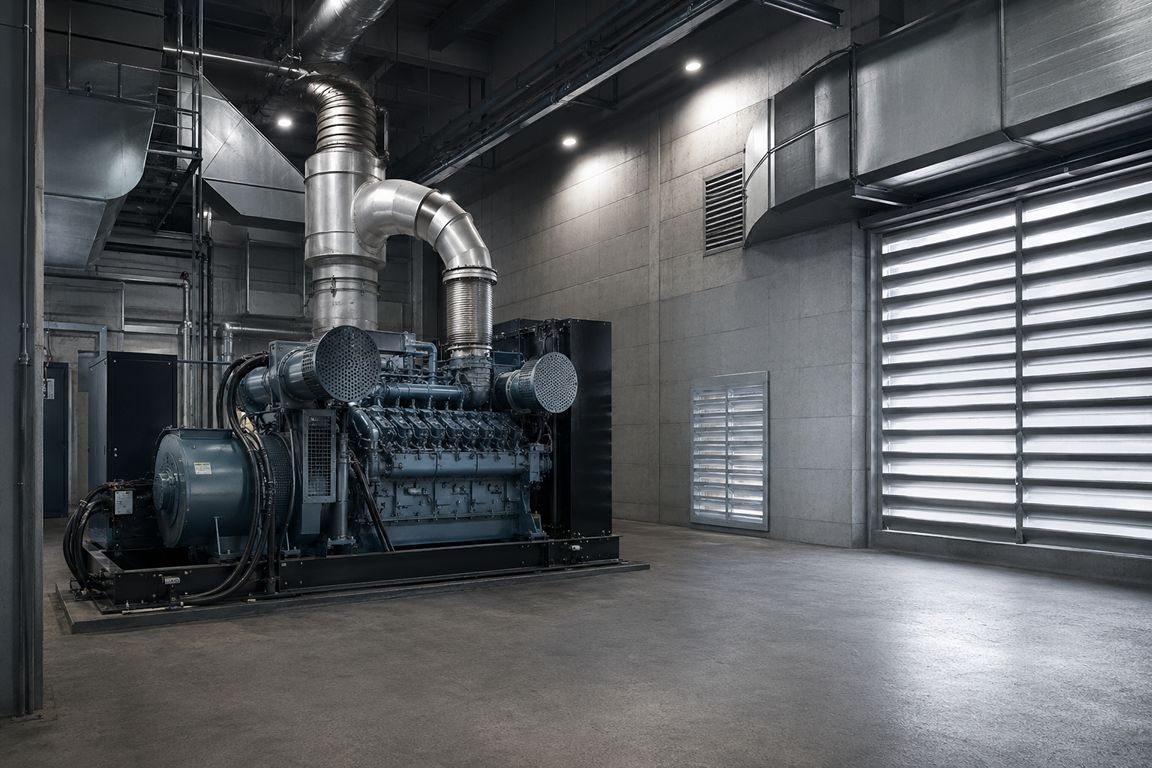

Вентиляция дизельной электростанции в помещении
Вентиляция дизельной электростанции в помещении нужна, чтобы отвести тепло от радиатора и выхлопного тракта, подать свежий воздух на горение топлива и охлаждение агрегата и не допустить перегрева. Расчёт строится на балансе притока и вытяжки: приток покрывает расход воздуха на охлаждение (обычно 4–8 м³/с на каждые 100 кВт мощности) плюс воздух на горение, а вытяжка через тепловой короб радиатора отводит весь горячий поток наружу. Если притока или вытяжки не хватает, температура растёт, электростанция теряет мощность и уходит в защиту по перегреву. Ниже — рабочая методика: как считать расход воздуха, организовать приток и вытяжку, что делать зимой и каких ошибок избегать.
Материал рассчитан на тех, кто проектирует или обслуживает стационарную установку EcoPower. Ниже — конкретные цифры тепловыделений, схема воздушных потоков и типовые решения по коробам, шумоглушителям и зимней рециркуляции.
Кратко: главное
- Вентиляция решает три задачи: отводит тепло от радиатора и корпуса, удаляет тепло выхлопного тракта и подаёт воздух на горение топлива и охлаждение — без неё ДЭС перегревается и теряет мощность.
- Расход воздуха на охлаждение — главная величина. Ориентир для дизель-генератора — порядка 4–8 м³/с свежего воздуха на каждые 100 кВт мощности; точное значение берут из паспорта агрегата EcoPower.
- Приток и вытяжка должны быть согласованы. Площадь приточных жалюзи внизу и вытяжного проёма (теплового короба радиатора) вверху рассчитывают по расходу воздуха и допустимой скорости 2–5 м/с.
- Тепловой короб радиатора направляет горячий поток строго наружу. Без короба горячий воздух рециркулирует в помещении, температура растёт, и электростанция уходит в защиту.
- Зимой приток регулируют жалюзи и рециркуляцией: часть тёплого воздуха возвращают в помещение, чтобы не переохладить агрегат и поддержать пуск, не нарушая баланс на горение.
Зачем нужна вентиляция дизельной электростанции
Дизель-генератор превращает в электроэнергию лишь часть энергии топлива, остальное уходит в тепло — и его надо отвести. В электричество переходит примерно 35–40% энергии сгорания. Оставшиеся 60–65% рассеиваются: часть — через радиатор системы охлаждения, часть — с выхлопными газами, часть — лучистым теплом от корпуса, коллектора и глушителя. В закрытом помещении весь этот поток нужно организованно удалить, иначе температура быстро поднимется выше допустимой.
Отсюда три функции вентиляции. Первая — отвод тепла от радиатора: вентилятор агрегата гонит через радиатор большой объём воздуха, и нагретый поток нужно вывести наружу. Вторая — удаление тепла от выхлопного тракта и корпуса: коллектор и глушитель раскаляются, воздух вокруг них перегревается. Третья — приток на горение: он меньше расхода на охлаждение, но обязателен, иначе двигатель «задыхается», падает мощность и растёт дымность. Базовые определения приведены в статье «Дизельная электростанция» в Википедии.
Тепловыделения: сколько кВт нужно отвести
Чтобы посчитать вентиляцию, сначала оцените тепловую нагрузку в помещении. Для установки на 100 кВт типичный баланс такой: через радиатор удаляется порядка 60–90 кВт тепла (его забирает поток вентилятора), с выхлопными газами уходит около 70–110 кВт (их отводит выхлопной тракт, а не вентиляция помещения), а лучистое тепло от корпуса, коллектора и глушителя, остающееся в помещении, — ориентировочно 10–20 кВт.
Требуемый воздухообмен определяют лучистое тепло и тепло радиатора. Вентилятор агрегата уже создаёт основной поток через радиатор — задача помещения не мешать ему и дать достаточный приток. Лучистые 10–20 кВт «снимают» дополнительным воздухообменом, чтобы температура у воздухозаборника не превысила допустимую (обычно не выше +40 °C). Точные цифры берут из документации модели EcoPower.
Расчёт расхода воздуха: приток и вытяжка
Расход приточного воздуха складывается из воздуха на охлаждение и на горение. Основную часть даёт охлаждение: ориентир — 4–8 м³/с (примерно 14 000–29 000 м³/ч) на каждые 100 кВт мощности. Воздух на горение существенно меньше — порядка 0,1–0,15 м³/с на 100 кВт, но входит в баланс. Точную потребность в охлаждающем воздухе берут из паспорта установки EcoPower: она зависит от типа радиатора, вентилятора и климатического исполнения.
Площадь проёмов считают по формуле S = Q / v, где S — свободное сечение, Q — расход в м³/с, v — допустимая скорость. Для притока через жалюзи берут 2–4 м/с, для вытяжки — 4–6 м/с. Жалюзи и сетки «съедают» до 40–50% геометрической площади, поэтому проём делают с запасом. Требования к воздухообмену и температуре регламентируют своды правил (СП) по вентиляции и стандарт ISO 8528 на генераторные установки с приводом от ДВС.
Тепловой короб радиатора, короба и шумоглушители
Тепловой короб (диффузор) направляет горячий поток радиатора строго наружу. Радиатор работает как мощный вентилятор и выбрасывает нагретый воздух в определённую сторону. Если этот поток «сдуть» в помещение, воздух рециркулирует, температура у воздухозаборника растёт, и электростанция теряет мощность или уходит в защиту. Поэтому к радиатору пристыковывают гибкий переходник и жёсткий короб, выводящий поток к вытяжному проёму в стене. Гибкая вставка гасит вибрацию и компенсирует тепловое расширение.
Выхлопной тракт вентилируют отдельно от помещения: газы через глушитель отводят наружу трубой с уклоном для слива конденсата и термоизоляцией на горячих участках. Для снижения шума на проёмах ставят шумоглушители — пластинчатые или трубчатые кассеты, пропускающие воздух, но поглощающие звук. Глушитель создаёт аэродинамическое сопротивление, поэтому площадь проёмов увеличивают, чтобы скорость и потери давления остались в норме. Готовые решения с продуманной вентиляцией удобно подобрать в каталоге дизельных генераторов EcoPower.
Зимняя эксплуатация: рециркуляция и жалюзи
Зимой задача меняется: помещение и агрегат нельзя переохлаждать, но баланс воздуха на горение нарушать нельзя. На морозе полный холодный приток остудит и помещение, и двигатель, что затруднит пуск и повысит износ. Поэтому на проёмах ставят автоматические жалюзи (заслонки), дозирующие приток по температуре: пока агрегат прогревается или работает на малой нагрузке, жалюзи прикрыты, а по мере роста температуры открываются.
Второй приём — рециркуляция: часть горячего воздуха от радиатора через управляемую заслонку возвращают в помещение для подогрева. Термостат держит температуру в заданном коридоре: тепло дизеля используют для обогрева, а при нагреве заслонки переключают на полный выброс наружу. Такая схема поддерживает двигатель EcoPower в оптимальном режиме круглый год и снижает затраты на отдельный обогрев. При этом минимальный приток свежего воздуха на горение сохраняется всегда.
| Элемент вентиляции | Функция | Ориентир / параметр |
|---|---|---|
| Приточные жалюзи (внизу) | Подача свежего воздуха на охлаждение и горение | Скорость 2–4 м/с; запас на сетки +40–50% |
| Тепловой короб радиатора (вытяжка) | Отвод горячего потока от радиатора наружу | Скорость 4–6 м/с; гибкая вставка на стыке |
| Выхлопной тракт с глушителем | Удаление продуктов сгорания и снижение шума | Труба с уклоном, термоизоляция, отдельно от помещения |
| Шумоглушители на проёмах | Снижение шума притока и вытяжки | Учитывать сопротивление в расчёте площади |
| Автоматические жалюзи + рециркуляция | Терморегулирование зимой, защита от переохлаждения | Управление по термостату; минимальный приток всегда |
Вентиляцию дизельной электростанции проектируют не «по площади помещения», а по тепловому балансу и паспортному расходу охлаждающего воздуха: приток снизу и вытяжка через тепловой короб радиатора должны провести весь горячий поток насквозь и удалить его наружу, не допуская рециркуляции у воздухозаборника.
Обобщённый принцип проектирования вентиляции ДЭС по ISO 8528
Типичные ошибки и исполнение: открытое, кожух, контейнер
Большинство проблем с перегревом ДЭС — это ошибки вентиляции, а не самого агрегата. Первая ошибка — отсутствие теплового короба: горячий поток радиатора выбрасывается в помещение и рециркулирует, температура растёт. Вторая — недостаточная площадь притока: жалюзи и сетки «съели» сечение, воздуха не хватает, двигатель «задыхается». Третья — приток и вытяжка на одной стене или рядом: горячий выброс подсасывается обратно на вход. Четвёртая — отсутствие уклона и термоизоляции выхлопной трубы: конденсат разрушает тракт, а раскалённая труба — пожарная опасность. Пятая — игнорирование зимнего режима: без жалюзи и рециркуляции агрегат переохлаждается и плохо пускается.
Тип исполнения задаёт саму организацию вентиляции. Установка в открытом исполнении монтируется в подготовленном помещении, где приток, вытяжку и короб проектируют под конкретный объект. Агрегат в шумозащитном кожухе уже имеет продуманные каналы внутри капота, но в помещении всё равно нужен вывод горячего потока наружу. Контейнерное исполнение — готовая «электростанция под ключ» со встроенной вентиляцией, жалюзи и коробами для наружной установки. Для машинного зала берут генераторы в открытом исполнении, а под конкретную нагрузку удобно смотреть подборку по мощности, например дизельные генераторы 100 кВт.
Часто задаваемые вопросы
Сколько воздуха нужно для вентиляции дизельной электростанции?
Ориентир для охлаждения — порядка 4–8 м³/с (примерно 14 000–29 000 м³/ч) свежего воздуха на каждые 100 кВт мощности плюс небольшой расход на горение. Точное значение берут из паспорта конкретной установки EcoPower: оно зависит от радиатора, вентилятора и климатического исполнения.
Зачем нужен тепловой короб радиатора?
Короб направляет горячий поток от радиатора строго наружу через вытяжной проём. Без него нагретый воздух рециркулирует, температура у воздухозаборника растёт, и электростанция теряет мощность или уходит в защиту по перегреву. На стыке с радиатором ставят гибкую вставку для гашения вибрации.
Как организовать приток и вытяжку правильно?
Приток (жалюзи со свежим воздухом) размещают внизу со стороны агрегата, вытяжку (тепловой короб радиатора) — вверху или на противоположной стене, чтобы воздух проходил через агрегат «насквозь». Приток и вытяжку нельзя ставить рядом на одной стене, иначе горячий выброс подсасывается обратно на вход.
Что делать с вентиляцией зимой?
Ставят автоматические жалюзи, дозирующие холодный приток по температуре, и применяют рециркуляцию — часть горячего воздуха от радиатора через заслонку возвращают в помещение для подогрева. Это защищает двигатель от переохлаждения и облегчает пуск; минимальный приток на горение сохраняется всегда.
Чем отличается вентиляция при открытом исполнении и в контейнере?
В открытом исполнении приток, вытяжку и короба проектируют под конкретное помещение. В шумозащитном кожухе каналы уже продуманы, но вывод горячего потока наружу всё равно нужен. Контейнерное исполнение — готовое решение со встроенной вентиляцией и жалюзи, рассчитанное на наружную установку без отдельного помещения.
Как спроектировать вентиляцию под свою задачу
Алгоритм такой: возьмите из паспорта EcoPower расход охлаждающего воздуха и тепловыделения, посчитайте площадь приточных и вытяжных проёмов по расходу и допустимой скорости, заложите тепловой короб радиатора с гибкой вставкой, отдельный выхлопной тракт с глушителем и уклоном, а на проёмах — шумоглушители и автоматические жалюзи для зимнего режима. Проверьте, чтобы приток и вытяжка не были на одной стене, а температура у воздухозаборника не превышала допустимую.
Сопоставить параметры с реальными машинами удобно по каталогу: посмотрите каталог дизельных генераторов EcoPower, для машинного зала — генераторы в открытом исполнении, а под конкретную нагрузку — дизельные генераторы 100 кВт. Базовые определения по теме приведены в статье «Дизельная электростанция» в Википедии.
